按鈕開關的具體結構和特點介紹
發布時間：2019-07-12 點擊次數：345次
按鈕開關的具體結構和特點是什么呢？下面我們會給大家詳細的介紹一下，請大家看下文。

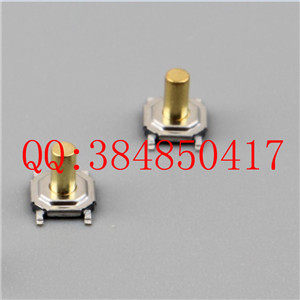

一、按鈕開關介紹
按鈕開關（英文名稱為push-button switch）就是指利用按鈕推動傳動機構，使其動觸點和靜觸點按通及斷開并實現電路換接的開關，按鈕開關就是一種結構簡單，應用廣泛的主令電器。在電氣自動控制的電路中，就用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。
按鈕開關的結構種類非常多，一般分為普通撳鈕式、蘑菇頭式、按鈕開關自鎖式、自復位式、旋柄式、帶指示燈式、帶燈符號式和鑰匙式等，有單鈕、雙鈕、三鈕及不同組合形式，一般是采用積木式結構，由按鈕帽、復位彈簧、橋式觸頭和外殼等組成，通常做成復合式，有一對常閉觸頭和常開觸頭，有的產品可通過多個元件的串聯增加觸頭對數。還有一種自持式按鈕，按下后即可自動保持閉合位置，斷電后才能打開。
按鈕開關可以完成啟動、停止、正反轉、變速以及互鎖等基本控制。通常每一個按鈕開關有兩對觸點。每對觸點由一個常開觸點和一個常閉觸點組成。當按下按鈕，兩對觸點同時動作，常閉觸點斷開，常開觸點閉合。
為了標明各個按鈕的作用，避免誤操作，通常將按鈕帽做成不同的顏色，以示區別，其顏色有紅、綠、黑、黃、藍、白等。如，紅色表示停止按鈕，綠色表示起動按鈕等。按鈕開關的主要參數、型式、安裝孔尺寸、觸頭數量及觸頭的電流容量．
二、按鈕開關的結構
按鈕開關的結構：由按鈕帽、復位彈簧、固定觸點、可動觸點、外殼及支柱連桿等組成。主要分類如下
1.常開觸頭（動合觸頭）：是指原始狀態時（電器還未受外力或線圈未通電），固定觸點和可動觸點處于分開狀態的觸頭。
2.常閉觸頭（動斷觸頭）：是指原始狀態時（電器還未受外力或線圈未通電），固定觸點和可動觸點處于閉合狀態的觸頭。
3.常開(動合)按鈕開關，未按下時，觸頭是斷開的，在按下的時候觸頭閉合接通；當松開后，按鈕開關就在復位彈簧的作用下復位斷開。在控制電路中，常開按鈕就是常用來啟動電動機，也稱啟動按鈕。
4.常閉(動斷)按鈕開關和常開按鈕開關相反，末按下時，觸頭是閉合的，按下時觸頭斷開；當手松開后，按鈕開關在復位彈簧的作用下復位閉合。常閉按鈕一般用于控制電動機停車，也稱自復位按鈕。
5.復合按鈕開關：將常開與常閉按鈕開關組合為一體的按鈕開關，即具有常閉觸頭和常開觸頭。未按下時，常閉觸頭是閉合的，常開觸頭是斷開的。按下按鈕時，常閉觸頭首先斷開，常開觸頭后閉合，可認為是自鎖型按鈕；當松開后，按鈕開關在復位彈簧的作用下，首先將常開觸頭斷開，繼而將常閉觸頭閉合。復合按鈕用于聯鎖控制電路中。
